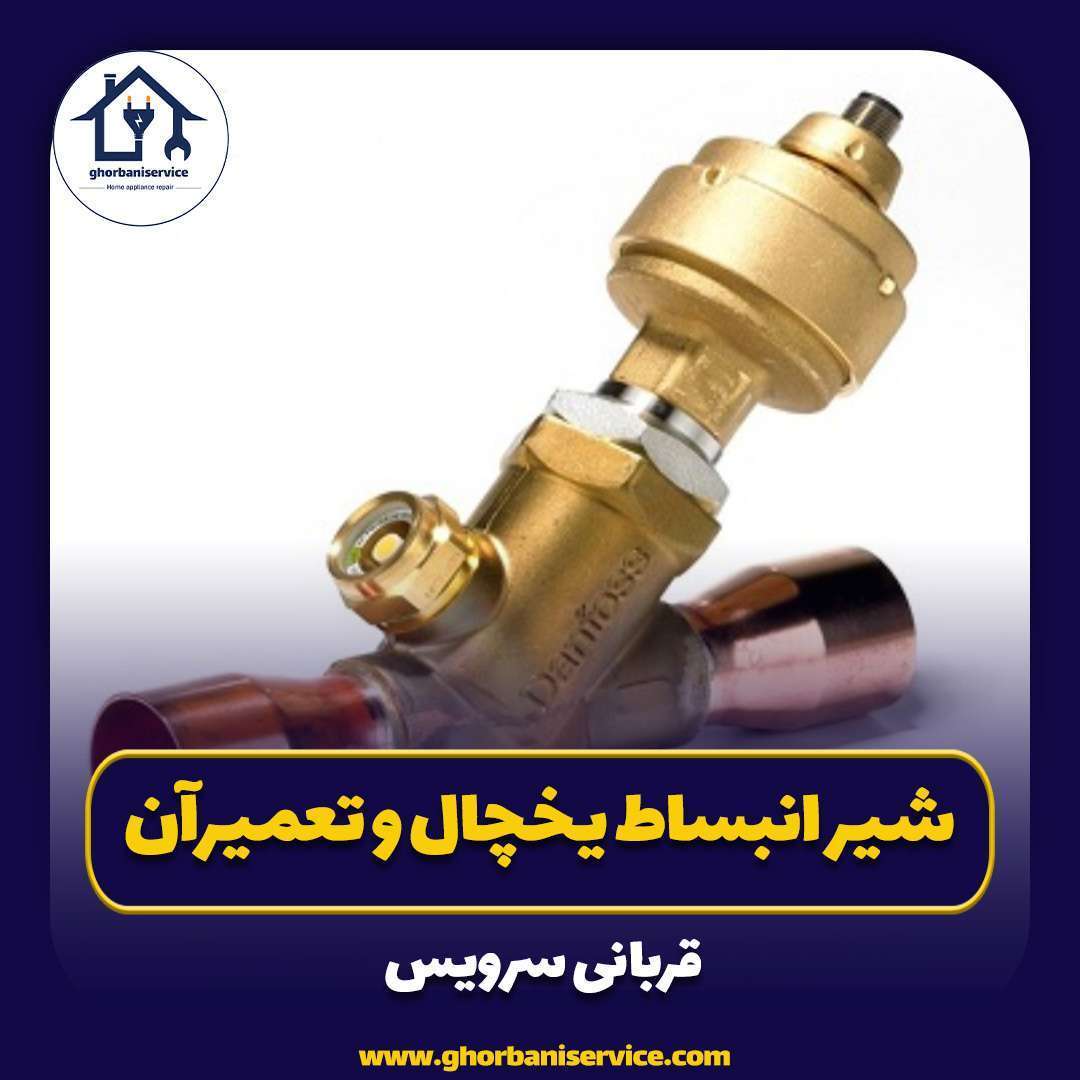

شیر انبساط یخچال و تعمیرآن امروز نوبت توضیح شیر انبساط یخچال است.در جریان باشید که این قطعه جز قطعه های مهم
یخچال است و آشنایی با این قطعه جزء لزومات است.
پس با ما همراه باشید تا با شیر انبساط اشنا شوید.
شیر انبساط یخچال چیست؟
قسمتی از سامانه تهویه و مطبوع یخچال است که وظیفه ای چشم گیر در یخچال دارد.این قبطعه از اصلی ترین قطعات سیکل تبرید
بخار و جذبی است.این شیر عملکردی برای کنترل دبی ماده سرمازا یا مبرد در سیستم تبرید است.
شیر انبساط یخچال و تعمیرآن

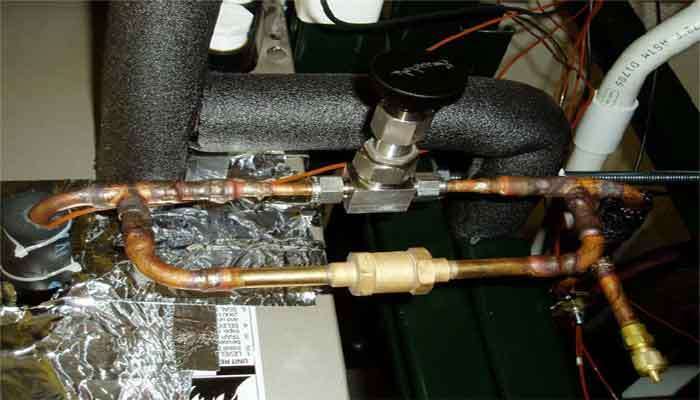

محل نصب شیر انبساط کجاست؟
شیر انبساط در خط مایع و بین کندانسور و ورودی اواپراتور نصب می شود.شیر انبساط در نقطه ی مقابل کمپرسور در سیستم تبرید قرار دارد.
عملکرد و وظایف شیر انبساط:
این قطعه فشار مبرد را بالا برده و آن را در سیستم به گردش در می آورد.شیر انبساط فشار بالای سمت کندانسور
را کاهش می دهد و نبرد را برای ورود به اواپراتور آماده می نماید.
شیر انبساط یخچال و تعمیرآن
وظایف اصلی شیر انبساط:
۱: کاهش فشار و دمای مایع مبرد
۲: کنترل دبی مایع ورودی به اواپراتور توسط دمای گاز خروجی از اواپراتور
توجه داشته باشید انتخاب درست شیر انبساط تاثیر مهمی در تولید و عملکرد سرمایش توسط چیلر دارد و البته طراحی
اشتباه آن نیز آسیب بسیار جدی به چیلر وارد می کند.
انواع شیر انبساط:
شیر انبساط الکترونیکی
شیر انبساط ترموستاتیک
شیر انبساط یخچال و تعمیرآن

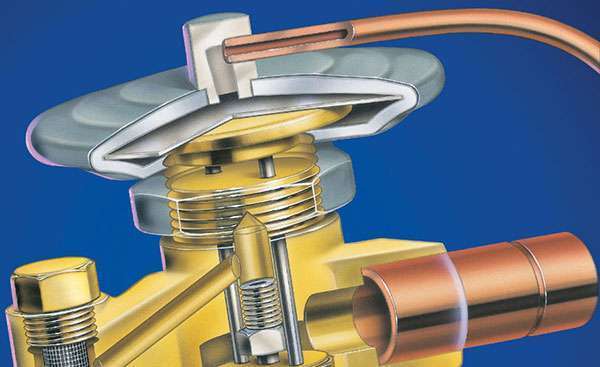

شیر انبساط ترموستاتیک:
این شیر انبساط با نام ترموستاتیک یا گرمایی شناخته می شودکه از متداول ترین قطعه های کاهش فشار در چیلر های تراکمی
و سردخانه است.این شیر یک نوع شیر اتوماتیک است که جریان مناسب مبرد را در اواپراتور حفظ می کند.
اگر بار اواپراتور بیشتر باشد، امکان افزایش جریان مبرد است و اگر بار اواپراتور کمتر باشد، امکان کاهش جریان مبرد است.
این فرآیند منجر به افزایش راندمان کمپرسور و چیلر می شود.

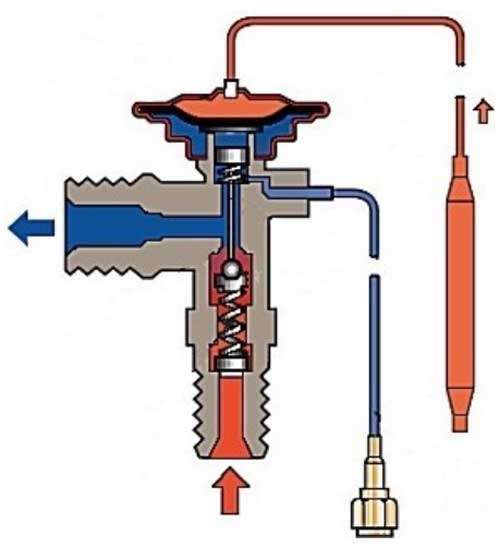

عملیات ترزیق مایع مبرد به اواپراتور به وسیله ی یک دیافراگم داخل شیر انبساط انجام می شود.
باز و بسته شدن مسیر جریان مبرد وابسته به انبساط و انقباض دیافراگم داخل شیر انبساط است.
عملکرد دیافراگم:در صورت کم بودن مبرد داخل اواپراتور و بالا بودن دمای آن در خط مکش دمای گاز داخل حباب افزایش یافته
و منبسط می شود و دیافراگم را به سمت پایین حرکت می دهد و باعث باز شدن مسیر ورود مبرد به داخل اواپراتور می شود.
اگر مقدار مبرد داخل اواپراتور بالا بود و دمای مبرد خروجی از اواپراتور پایین باشد گاز داخل حباب منقبض شده و دیافراگم
سمت بالا حرکت می کند و مسیر مبرد به داخل بسته می شود.
شیر انبساط یخچال و تعمیرآن
شیر انبساط الکترونیکی:
این شیر انبساط در خط مایع و قبل از اواپراتور نصب می شود و وظیفه ی آن کاهش فشار مبرد از فشار کندانسور
تا فشار مورد نیاز اواپراتور است.
از دیگر وظایف این شیر انبساط کنترل دبی مبرد است.این کار به صورت الکترونیکی و دقیق انجام می شود، پس نصب
شیر برقی در خط مایع و قبل از شیر انبساط نیازی نیست.
از لحاظ مقایسه، عملکرد شیر انبساط الکترونیکی دقیق تر شیر انبساط ترموستاتیکی است و انتخاب بهتری است.
این نوع شیر انبساط توسط درایو کنترل می شود و بهتر است نصب آن همراه با ترانسمیتر فشار و سنسور دما باشد.
قیمت شیر انبساط:
قیمت شیر انبساط با توجه به سایز، نوع، برند و نوع مبرد انتخاب می شود.
هرچه سایز شیر انبساط بزرگتر باشد و دقت آن بیشتر باشد، قیمت آن نیز بیشتر است.
برند های معتبر تولید کننده ی شیر انبساط دانفوس، کرل، امرسون، آلکو هستند که بین تولیدکنندگان معتبر هستند.
نوع مبرد سازگار با شیر انبساط نیز در قیمت آن تاثیر دارد.مبرد های خاص تر قیمت بالاتری دارند.
هرچه توانایی شیر انبساط در منبسط کردن مایع مبرد بیشتر باشد، مبرد با دمای پایین تری وارد اواپراتور می شود و توانایی
تولید برودت و تامین دماهای بسیار پایین در سیستم افزایش میابد.
شیر انبساط یخچال و تعمیرآن
سوال های پرتکرار در رابطه با شیر انبساط یخچال:
۱: آیا در هنگام تعویض نوع مبرد یک سیستم می بایست شیر انبساط آن را نیز تعویض کرد؟
بله، زمانی که نوع مبرد یک سیستم تغییر می کند باید شیر انبساط آن نیز با نوع مبرد تعویض می شود.
۲:برای چیلر های اکسرو از کدام نوع شیر انبساط استفاده می شود؟
از هر دو نوع شیر انباسط می توان استفاده کرد اما به دلیل حساسیت و قیمت بالای نوع اسکرو بهتر است از نوع الکترونیکی استفاده شود.
شیر انبساط یخچال و تعمیرآن
۳:آیا می توان شیر انبساط ترموستاتیک را با شیر انبساط الکترونیک تعویض نمود؟
بله در صورتی که سایز و قطعات آن انتخاب شود میتوان این دو شیر را جایگزین یکدیگر کرد.
۴:آیا شیر های انبساط بر اساس نوع مبرد طراحی می شوند؟
خیر، شیر های انبساط الکترونیکی را می توان برای مبرد ها استفاده کرد.
۵:بهترین انتخاب برای مینی چیلر ها کدام نوع شیر انبساط است؟
به دلیل ظرفیت پایی مینی چیلر ها، بهترین انتخاب شیر انبساط ترموستاتیک است
با تشکر از همراهی همیشگی شما. امیدوارم مفید واقع شده باشیم.
